FusionPCBでプリント基板を製造した話(2017年8月)

Maker界隈では有名なFusionPCB(Seeed)に、プリント基板を発注してみました。日本語サイトは最近出来たようです。発注方法などはネット上に多くの情報がありますので、ここでは次にフォーカスしようと思います。

スルーホールのメッキ有無(PTH, NPTH)の指定方法
発注～到着まで
基板の品質

1.スルーホールのメッキ有無の指定

発注時に迷ったのが、PTH(メッキ有りスルーホール)とNPTH(メッキ無しスルーホール)の指定方法です。下記のFAQの通りにやれば良いようです。

How can i do if i do not required to make plated through holes?

Plated holes:
Circuit layer: holes have copper
Solder mask layer: holes have openings

Non-plated holes:
Circuit layer: holes have no copper
Solder mask layer: openings don’t matter

FAQに従い、ガーバーデータ上で、

PTH→穴を銅箔で覆い、穴上のソルダーマスクを指定する(レジストを剥がす)
NPTH→穴の銅箔を剥がす。ソルダーマスクの有無は関係なし。

とすればOKです。

PTHは、ガーバーデータを下のようにしました。

NPTHの場合は、ドリル穴のみにしました。

また、メッキの有無でドリルファイルを分ける必要はあるか、と問い合わせた所、「ドリルファイルは1つにまとめても、2つに分けてもよい。」とのことでしたので、今回は2つのファイルに分けて発注しました。

※ガーバーデータの生成方法については、fusionpcb.jpのよくある質問が参考になります。私はKiCadを使っており、こちらの記事に従って出力しました。

2.発注～到着まで

今回は同じアートワークの基板を、10枚ずつ、2種類の仕様で発注しました。値段と主な仕様は次の通りです。

■青レジスト基板(HASL)：4.90USD

外形	層数	レジスト色	表面処理	銅箔厚	板厚	最小穴径	パターン幅/間隔
64mm×67mm	2	青	HASL	1oz.	1.6mm	0.3mm	6/6mil

■黒レジスト基板(ENIG)：29.9USD

外形	層数	レジスト色	表面処理	銅箔厚	板厚	最小穴径	パターン幅/間隔
64mm×67mm	2	黒	ENIG	1oz.	1.6mm	0.3mm	6/6mil

100mm×100mm以内であればとても安価になるので、プロトタイピングに大助かりです。

この条件で発注したところ、次のスケジュールで動きました。

2017/08/14(月)：発注完了
2017/08/15(火)：ガーバーチェック終了、製造開始
2017/08/25(金)：発送
2017/08/27(日)：到着
※発送にはDHLを使用

他社のサービスに比べ、製造スケジュールは遅めですが、こんなものでしょう。
FusionPCBはシンガポール経由になるので輸送が遅い、という情報がネットにありましたが、
今回は香港経由になり、発送から到着までは速かったです。改善されているようで好印象です。

3.基板品質

レジストが青と黒の2種類を発注しましたので、それぞれを比較します。

結論から言うと、青レジストの基板は問題ありませんでしたが、残念ながら黒レジストの基板は10枚中7枚に問題がありました。

以下の写真では敢えて、一番悪い状態のものを選んでいます。

全体

部品面と裏面の写真です。
数量はピッタリ10枚ずつでした。

シルク

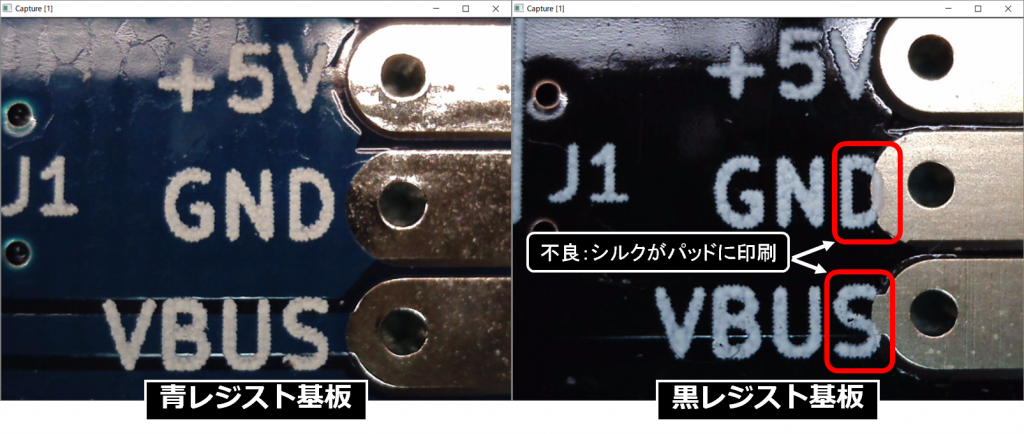

青：特に問題はありません。印刷も鮮明で読みやすいです。
黒：パッドの上に被っています。これははんだのノリが悪くなるのでNGです。デザインルールを守り、シルク-パッド間のクリアランスは確保しているのですが…。
ちなみに、シルクがパッドに重なりそうな箇所は、FusionPCB側で余裕をもってシルクカットしているらしい(明確なソースは見つけてない)のですが、ズレが大きすぎると吸収できませんよね…。
