VS1053bを使ったMIDI音源を作ることにしました。VS1053bは圧縮音源のデコード機能を持つICですが、 GM相当の音源(パーカッションのみGM2対応)も内蔵しているため、スタンドアローンのMIDI音源として使用することができます。 沢山の方が製作されており100番煎じなネタですが、 ICをつなげるだけの簡単仕様なので、「ちょっと複雑な回路で基板制作を楽しむ」にはもってこいの題材だと思います。 ※製作したのは2016/5頃です。
まずはMIDI回路(MIDI-IN)の設計です。基本的に、JISX6054-1 電子楽器ディジタルインタフェース（ＭＩＤＩ）－第１部：総則のリファレンス回路に従っています。
フォトカプラには、TLP2958を採用しました。JISX6054-1に推奨部品として挙げられているからでしょうか、ネット上の作例では、古めのICであるPC900Vが人気のようです。 PC900Vはまだ現役ICのようですがディスコンが怖いので(シャープ製だし…)、東芝製高速通信用フォトカプラから、次の点に注意して選定しました。
上記1.や2.は、JISX6054-1により規定されています。トーテムポール出力を選択したのは、二次側の回路にプルアップ抵抗が不要なのと、電流の吸い込み・吐き出しをする他の回路と組み合わせられるからです(PC900Vのようなオープンコレクタ出力タイプでは電流の吸い込みのみ)。今回のように、LEDを接続してMIDI信号をモニタする程度なら別にトーテムポール出力でなくても良いと思います。(吐出・吸込電流の定格には注意)
※2016/11現在、TLP2958はRS-Onlineで購入できます。最低注文数は5ですが、1個あたり91円とそれなりに安価です。
R17には、JISX6054-1記載の定数220Ωを使用しています。後述の理由から、R17を330Ω程度に設定しても良いとは思いますが、イマイチ自信が持てません(※)のでJIS通りにしています。 市販の機器はJISベースの回路通りに作られていると思うので、問題は起きないでしょう。
※MIDI-OUT側の機器のドライブ能力が「5mA以上」と規定されているため、一次側の電流値が5mAを超えないように設計した方が良いと思うのですが（もしかして間違った考え方？）、R17=220Ωの場合フォトカプラの\( V_F \)(順方向電圧)によっては5mAを超えます。例えば、MIDI-OUT側機器の内蔵抵抗が、JIS通りの220Ω×2=440Ω、フォトカプラのVF=1.45V(TLP2958)の場合を下図に示します。このとき、一次側電流\( I_1 = (5-1.45)V \div (440+R17)Ω \)と計算できますが、\( R17=220Ω \)の場合\( I_1=5.4mA \gt 5mA\)となってしまいます。一方、\( R17=330Ω \)の場合\( I_1=4.6mA \lt 5mA \)と、良い感じになります。 （それにしても、JISで挙げられているPC900Vを使用した場合\( V_F \)は1V程度なので、R17=220Ωではさらに電流値がアップする(6mA程度)と思います…）
D2はクランプ用ダイオードで、静電気などのサージによる内部LEDの破壊を防ぐために付けています。副次的な効果として、MIDIコネクタの4pin-5pinをテレコにした場合に、フォトカプラを保護することもできます（実際にやらかしました…）。 \( V_F \)が、フォトカプラLEDの逆耐圧以下のものを選んでおけば良いと思います。TLP2958の逆耐圧は5Vなので適当なDを付ければ良いでしょう。そこら辺に転がっていた汎用小信号用ダイオードを付けておきました。

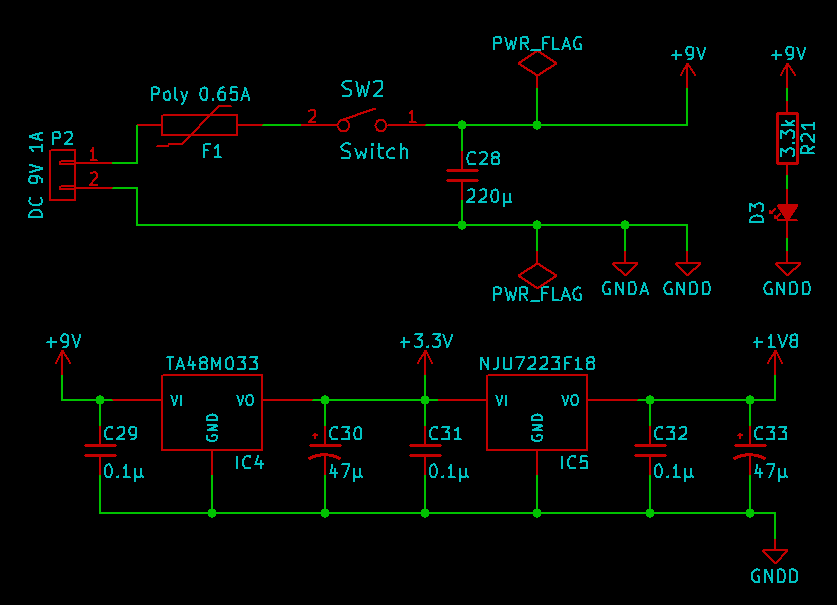

VS1053bは厄介なことに、3.3V系と1.8V系の電源を必要とします。後述のアンプ回路駆動用電圧9Vと合わせ、3種類の電源が取れるようにしました。
秋月電子で買えるものから適当に選び、TA48M033(3.3V), NJU7223F18(1.8V)を選定しました。
※ちなみにこれはあまり良くない回路だと思います。異常電圧防止用のツェナーを入れたり、3端子レギュレータの逆電圧防止用Dを入れたりした方が良いと思います。
出力は、ゲインが3倍弱の非反転増幅回路です。ヘッドフォンをドライブしたいので、オペアンプには駆動電流の大きいNJM4556を使用しました。 図はステレオ出力の片側の回路で、R9,C12は入力フィルタ、C11,R12はオペアンプの発振防止用回路(Zobelフィルタ)です。 R7,R11はオペアンプのバイアス用抵抗で、バイアス電流を気持ち大きめにしています(好みの問題)。
またまた「痛基板」にしてみました。
